Isotherm Umformen (SPF)

Komplex geformte Komponentenlösungen mit superplastischen Umformpressen

Macrodyne stellt eine Reihe innovativer Hochleistungs-Superplastik-Umformpressen von hoher Qualität für Luftfahrtkomponenten aus Titan, Aluminium und Nickellegierungen her. Unsere superplastischen Umformpressen produzieren eine breite Palette von großen Präzisionsbauteilen, die eine hervorragende Oberflächengüte ohne Eigenspannungen aufweisen und am häufigsten für die Herstellung von Großbauteilen für die Luft- und Raumfahrtindustrie verwendet werden.

Bed Size

48" x 43"

Daylight

36"

Stroke

30"

Installed Power

15 PS

Bed Size

Daylight

Stroke

Installed Power

Komplex geformte Komponentenlösungen mit superplastischen Umformpressen

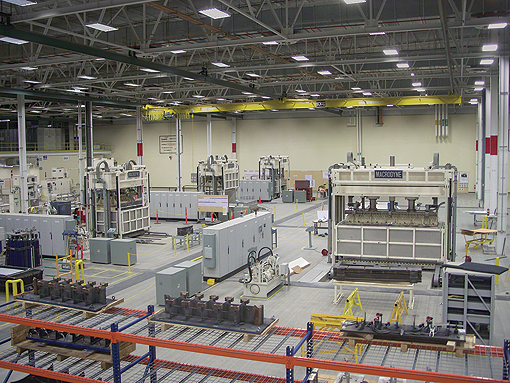

Entdecken Sie einige Isotherm Umformen (SPF) Projekte

Sehen Sie keine, die Ihren Anforderungen entspricht? Holen Sie sich ein individuelles Angebot für Ihre Anforderungen

SPF-Zeitverkürzung mit OESPF

Macrodyne und AEM arbeiten zusammen, um die Gasoszillationstechnologie in die superplastischen Umformpressen von Macrodyne zu integrieren, um die Umformbarkeit verschiedener Metalllegierungen erheblich zu verbessern.

Oscillation Enhanced Superplastic Forming (OESPF)-Prozess nutzt Gasoszillationstechnologie, die von einem Gasoszillationssystem erzeugt wird. Das Gasoszillationssystem wurde entwickelt, um kleinere Gasoszillationen verschiedener Frequenzen und Amplituden zu erzeugen und in eine Druckkammer eines superplastischen Formwerkzeugs zu übertragen. Durch geringfügige Gasschwingungen wird das Formmaterial während jedes Schwingungszyklus teilweise entspannt. Gasschwingungen bringen weder das SPF-Werkzeug noch die Presse zum Schwingen. Ein experimentelles Forschungs- und Entwicklungsprogramm hat gezeigt, dass die Anwendung einer geringen überlagernden oszillierenden Belastung auf eine monoton ansteigende Zugbelastung zu einer signifikanten Verbesserung der Formbarkeit von Blechen aus Aluminiumlegierung 5083 und Titanlegierung Ti-6AI-4V führen kann. Das Aufbringen einer geringen oszillierenden Last bei bestimmten Amplituden und Frequenzen kann die Dehnung, Dickengleichmäßigkeit und Umformgeschwindigkeit von A5083 und Ti-6AI-4V-Legierungen erheblich verbessern.

Kontaktieren Sie uns , um mehr über diese Lösung zu erfahren.

Prozessspezifische Merkmale Standard bei Macrodyne hydraulischen SPF-Pressen

Zu den Standardmerkmalen der Superplastik-Umformpressen von Macrodyne gehören:

Präzise und gleichmäßige Mehrzonen-Temperaturregelung
Spezialisierte Kolbenführungsanordnungen
Präzise Gasmanagementsysteme
Hochgeschwindigkeits-Datenerfassungssysteme
Hocheffiziente Hitzeschilde & Keramikisolierung

Beheizte Platten
Kühlplatten
Rollbacken
Ferndiagnose

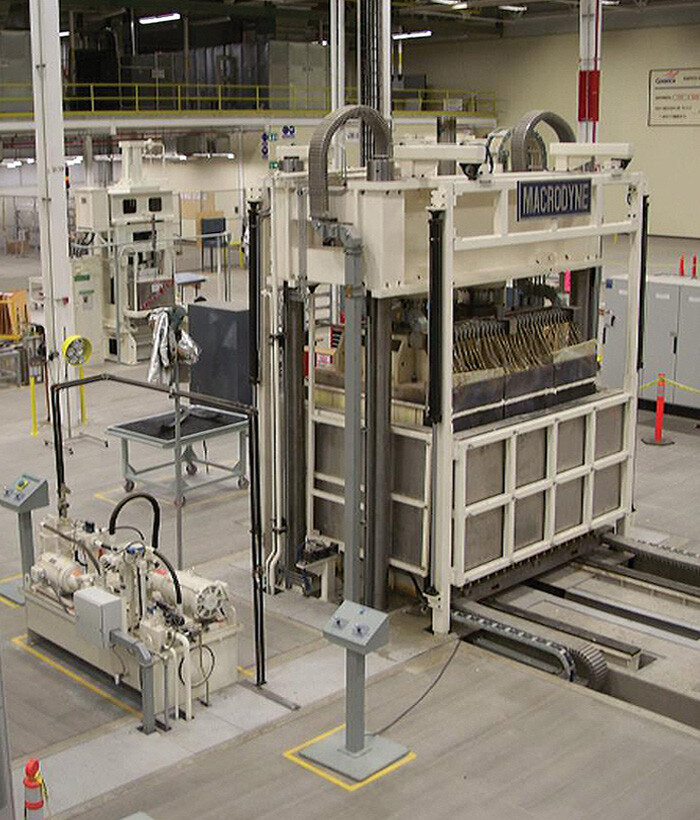

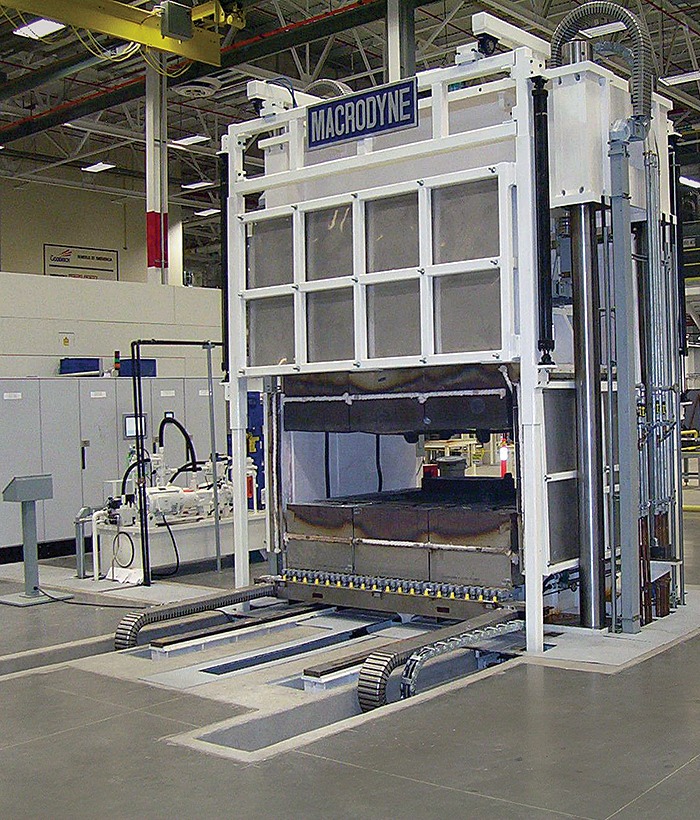

Macrodyne Superplastic Forming Press Solutions

Unsere modernen superplastischen Umformpressen weisen das gleiche hohe Qualitätsniveau auf, das alle Macrodyne-Hydraulikpressen aufweisen, und können sowohl superplastische als auch warmumformen (Warmgrößen) bearbeiten. Diese Pressen bieten die Möglichkeit, komplex geformte Titan-, Aluminium- und Nickellegierungskomponenten wie Triebwerksschaufeln unter Verwendung von Inertgasformung bei hohen Temperaturen von bis zu 1800 Grad Fahrenheit zu formen.

Genauigkeit und Wiederholbarkeit von Argongasdrücken in Verbindung mit Mehrzonen-Temperaturregelung

Genaue und wiederholbare Argongasdrücke und eine Mehrzonen-Temperaturkontrolle sind kritische Elemente eines erfolgreichen superplastischen Umformvorgangs. Diese Prozessvariablen lassen sich leicht mit Macrodynes proprietärem, flexiblem und wiederholbarem Steuerungssystem für Superplastikpressen verwalten. Diese Pressen sind in Standardkonfigurationen erhältlich oder können an die spezifischen Anforderungen des Käufers angepasst werden, unabhängig von Größe oder Komplexität.

Erfahren Sie mehr über das superplastische Umformen.
