Rahmenstile

Hydraulic Presses

Als Nordamerikas größter Hersteller von hydraulischen Pressen werden Macrodyne-Pressen für die komplexesten Anwendungen und nach den anspruchsvollsten Spezifikationen entwickelt

Alle Pressen können optional durch die fortschrittlichsten Systeme der Branche gesteuert werden, die konventionelle Pressen in hybride servohydraulische Pressen verwandeln. Diese hochmoderne Technologie bietet Ihnen die konstante, zuverlässige Kraft der Hydraulik mit den Vorteilen der servogesteuerten programmierbaren Bewegung, der extrem hohen Präzision, der extrem schnellen Ein- und Ausfahrgeschwindigkeiten und der Energieeinsparung.

Pressen sind als eigenständige Produktionsausrüstung erhältlich oder können in praktisch jede Zusatzausrüstung integriert werden, einschließlich Pressenbe- und -entladevorrichtungen, Transfersystemen, Robotern und vollautomatischen Werkzeuglagerungs- und -bereitstellungssystemen. Macrodyne-Hydraulikpressen werden nach Ihren genauen Anforderungen maßgeschneidert und für eine jahrzehntelange Lebensdauer gebaut, verwenden fortschrittliche Produktionsanlagen und bieten die Qualität, Innovation und den Wert, die nur ein führender Hersteller von Hydraulikpressen bieten kann.

Druckrahmenstile

Schlüsselfertige Lieferung ist für alle Macrodyne-Geräte verfügbar

Macrodyne hat Hunderte von kundenspezifischen hydraulischen Pressen in allen Rahmenausführungen entwickelt und hergestellt. Wählen Sie einfach Ihren bevorzugten Pressrahmentyp oder besprechen Sie Ihre Anwendung mit unseren erfahrenen Produktdesignern, die Ihnen eine optimale Lösung empfehlen können, die genau auf Ihre Anforderungen zugeschnitten ist.

Alle Konstruktionen von Macrodyne-Hydraulikpressen sind auf eine jahrzehntelange Lebensdauer ausgelegt und durch Finite-Elemente-Analyse (FEA) optimiert, um sicherzustellen, dass sie die während der Pressanwendung erzeugten Durchbiegungen und Spannungen aufnehmen können. Weitere Informationen zu den am häufigsten verwendeten Rahmentypen in Macrodyne-Hydraulikpressen finden Sie weiter unten.

Macrodyne-Hydraulikpressen sind in den folgenden Rahmenausführungen sowohl in Down-Stroking- als auch in Up-Stroking-Konfigurationen erhältlich:

  • Vorgespanntes Gehäuse
  • Seitenplatte
  • Monolithisch
  • Mehrfachrahmen
  • 4-spaltig
  • Spaltrahmen
Hydraulic Presses with Bed Sizes

Vorgespannte Gehäuserahmen für hydraulische Pressen mit Bettgrößen über 120″

Die vorgespannten Pressenrahmen von Macrodyne bestehen aus separaten Strukturkomponenten, darunter das Bett (auch als Basis- oder Bodenplatte bezeichnet), Querhaupt, Gehäuse, Zuganker sowie normale und vorgespannte Zugankermuttern.


Eine zyklische Belastung des Pressenrahmens während des Betriebs der hydraulischen Presse kann zu Metallermüdung führen. Durch den Einbau einer vorgespannten Zugstangenanordnung in unsere Gehäuserahmenpressen wird die Gefahr der Metallermüdung stark reduziert, was zu einer verlängerten Lebensdauer der hydraulischen Presse führt.


Dieser Rahmentyp eignet sich für Pressen, bei denen der Rahmen zu schwer ist, um als Einzelstück versendet zu werden.

Rahmen im monolithischen Stil bieten überlegene Steifigkeit und vereinfachen die Installation

Die Pressen in monolithischer Rahmenbauweise von Macrodyne sind bei unseren Kunden eine beliebte Wahl, da sie die Installation vereinfachen. Sie sind steifer und kostengünstiger als Pressen mit Gehäuserahmen gleicher Größe.

Ein monolithischer Pressenrahmen ist eine einzelne Schweißkonstruktion, die vor der Endbearbeitung thermisch entspannt wird. Dies macht sie zur besten Option, wenn der Rahmen klein genug ist, um als Einzelstück versendet zu werden.

Mono-Frames sind sehr steif und verwindungssteif, was eine verbesserte außermittige Belastbarkeit fördert.

Monolithic Style Frames

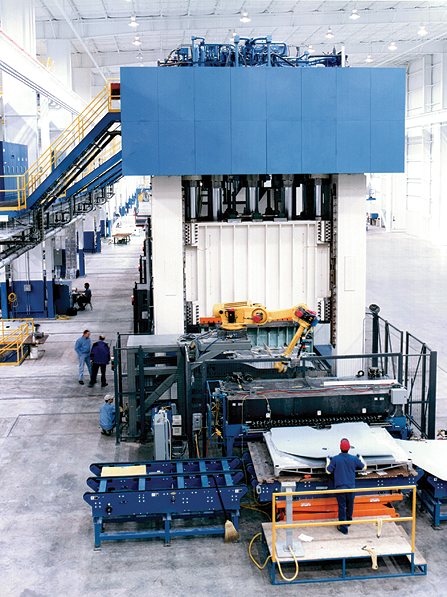

Frames for Ultra-High Tonnage Hydraulic Presses
Mehrrahmen-Pressenrahmen für hydraulische Pressen mit extrem hoher Tonnage

Mehrrahmen-Pressen werden typischerweise für Pressen mit sehr hoher Tonnage verwendet. Die Strukturelemente sind modular aufgebaut, was eine einfache Handhabung, Montage und Transport ermöglicht, da sie aus mehreren Rahmenstrukturen bestehen. Ein weiterer wichtiger Vorteil dieses Rahmenstils ist die gleichmäßige Kraftverteilung über die Rahmenelemente im Gegensatz zu einer konzentrierten Kraftverteilung, wodurch eine effizientere Struktur entsteht.

Eine Mehrrahmenpresse besteht aus mehreren thermisch entspannten schweren geschweißten Rahmen, die zusammen mit Zugstangen und Vorspannmuttern vorgespannt sind. Die Rahmenelemente sind auf zwei (2) Fundamentträgern montiert, die bearbeitet wurden, um eine genaue Positionierung der Rahmen zu gewährleisten.

Die Hauptstützflächen des oberen Polsters und der Zylinderbasis sind koplanar, was zu einer gleichmäßigen Lastverteilung auf jeden der Rahmen führt.

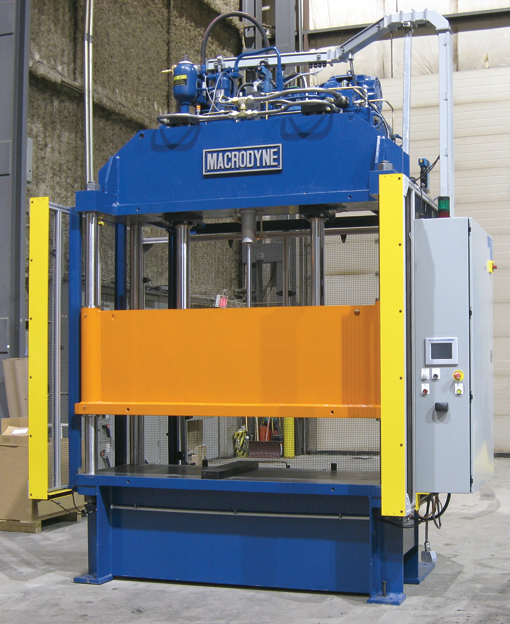

4-Säulen-Pressenrahmen bieten ausreichenden Zugang zu allen Seiten der Presse

Macrodyne 4-Säulen-Pressen sind für die Hochgeschwindigkeitsproduktion einer Vielzahl komplexer, präziser Teile ausgelegt. Unsere Pressenkonstruktionen verfügen über tiefe Stößel, die eine präzise Führung und eine parallele Stößelbewegung bieten. Unsere 4-Säulen-Pressen sind mit einer Vielzahl von Optionen erhältlich:

  • Einzel- oder Mehrpunktkissen
  • Stoßdämpfungspakete
  • Parallel-Nivellierungspakete
  • Schnellwechselpakete
  • Integration der Automatisierung
  • Verbesserte Druckmaschinensteuerungspakete
  • Gefahrenstellenschutz (Lichtvorhänge etc.)

Unser 4-Säulen-Pressenrahmendesign bietet besseren Zugang zu allen vier Seiten des Werkzeugbereichs für die Automatisierung, den Werkzeugwechsel sowie das Be- und Entladen von Teilen.

4-Column Style Press Frames
hydraulic metal press

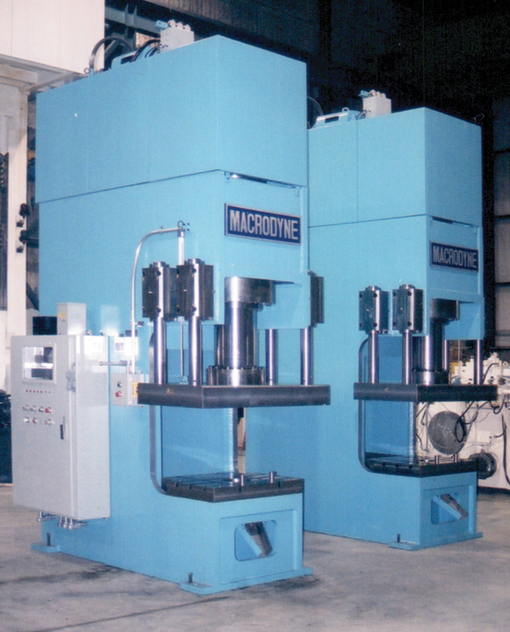

Kostengünstige Pressenrahmen im Gap Frame-Stil mit mehreren Führungsoptionen erhältlich

Hydraulische Spaltrahmenpressen von Macrodyne können entweder mit Keil- oder Kolbenführung geliefert werden, die eine verbesserte parallele Stößelbewegung und exzentrische Belastungsfähigkeiten bietet. Unsere Spaltrahmenpressen sind mit einer Vielzahl von Optionen erhältlich, darunter:

  • Einzel- oder Mehrpunktkissen
  • Konfigurationen mit offenem Rücken
  • Drehtische
  • Teileauswerferanordnungen
  • Schnellwechselpakete
  • Andere Verbesserungen wie angeboten mit
  • 4-Säulen-Pressen

Unsere Spaltrahmenpressen sind wirtschaftlich und ideal für Anwendungen, bei denen ein Zugang von drei Seiten erforderlich ist.
